Instrukcja montażu
Zapoznaj się z instrukcją montażu. Poniżej przedstawiliśmy krok po kroku wszystkie etapy, które umożliwią samodzielne zamontowanie całego systemu Erco.
KROK PIERWSZY
Elementy umieszczamy na przygotowanej konstrukcji lub na podwieszonych szynach montażowych. Przy montażu wykorzystuje się śruby , nakrętki , uszczelkę oraz klamry.
Należy połączyć ze sobą części wewnętrzne elementów w sposób identyczny jak przy zwykłych przewodach wentylacyjnych
Dokładny montaż oraz wykorzystanie wszystkich niezbędnych elementów montażowych , gwarantują uzyskanie wymaganej szczelności.
KROK DRUGI
Docinając na wymiar kanał z tzw. ” luźną ramką ” , trzeba pamiętać o tym , że płaszcz jest krótszy od kanału wewnętrznego o 25 mm po obu stronach. W związku z tym skracając kanał , należy dociąć dokładnie o tą samą wartość jego część wewnętrzną oraz płaszcz.
KROK TRZECI

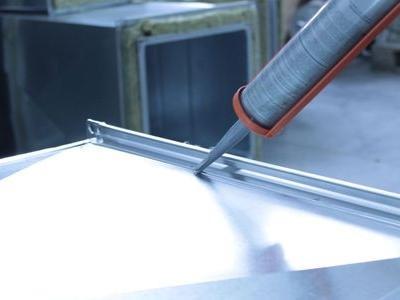

Kolejna czynność to uszczelnienie ” luźnych ramek” , które muszą być przymocowane do kanału za pomocą nitów lub wkrętów. Aby w pełni uniemożliwić ewentualne przedostawanie się wody pod płaszcz do izolacji, uszczelnienie powinno być identyczne jak wykonane przez producenta.
Do uszczelnień należy stosować masy elastyczne posiadające bardzo dobrą przyczepność do podłoża , np. poliuretanową masę uszczelniającą INTER TROTON.
KROK CZWARTY
Następnie używając dystansów poziomujących wykonanych w kształcie kątownika, skręcamy ze sobą płaszcze. Ostatni etap to zamontowanie ceownika maskującego. W tym celu należy wykonać nacięcia w tzw. „trójkąt” a następnie zagiąć ceownik do kąta 90* .
KROK PIĄTY
Tak przygotowany element montujemy do ramek płaszcza używając nitów lub wkrętów oraz uszczelniamy masą uszczelniającą.
Wszystkie ubytki izolacji powstałe podczas montażu trzeba koniecznie uzupełnić przed zamontowaniem ceownika maskującego.
